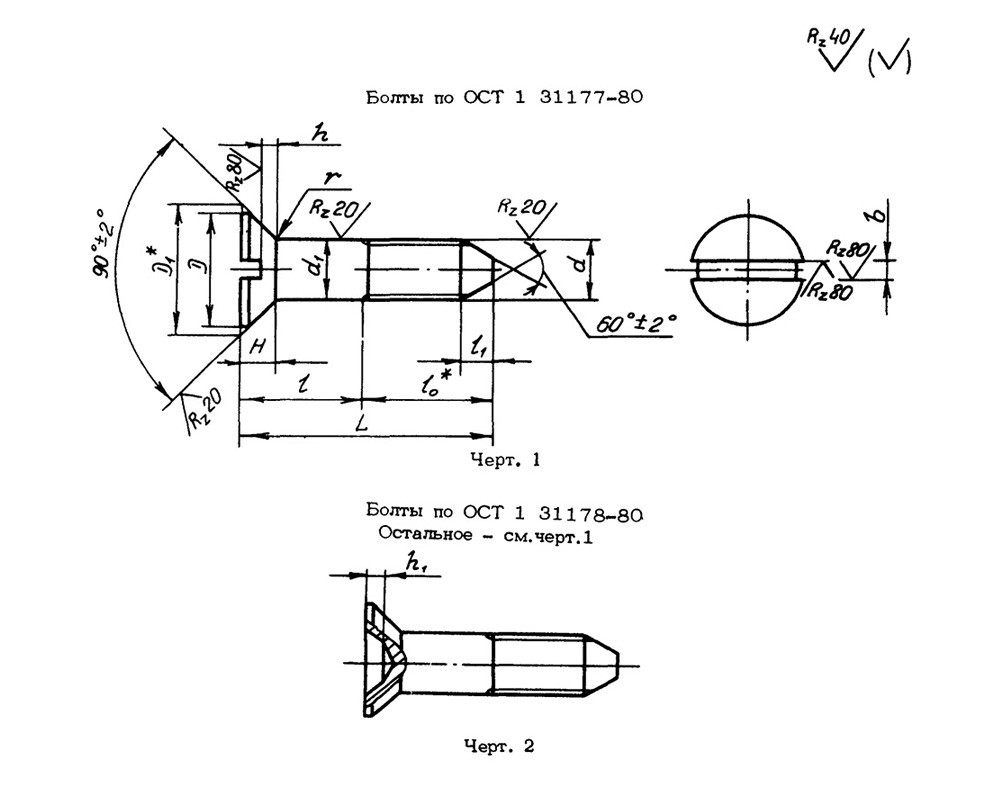

- Модель:ОСТ 1 31178-80
- 1000000
Таблица 1
| d | d1 Пред. откл. по h11 | D min | D1 | H | r | l1 | l0 | Шлиц | ||||
| прямой | по ГОСТ 1053-64 | |||||||||||
| Пред. откл. | b | h | Номер | h1 Пред. откл. по h14 | ||||||||
| Номин. | Пред. откл. | Пред. откл. | ||||||||||
| по h14 | ±0,2 | по H14 | ±0,2 | |||||||||
| М4 | 4 | 7,5 | 8,4 | 2,2 | 0,5 | 1,5 | -0,35 | 10 | 1,0 | 1,2 | 2 | 1,7 |
| М5 | 5 | 9,0 | 10,0 | 2,5 | 2,0 | -0,40 | 12 | 1,2 | 2,3 | |||
| М6 | 6 | 11,0 | 12,0 | 3,0 | 3,0 | -0,50 | 14 | 1,6 | 1,5 | 3 | 2,4 | |
| М8 | 8 | 14,8 | 16,0 | 4,0 | 0,8 | 3,5 | -0,62 | 16 | 2,0 | 3,4 | ||
| М10 | 10 | 18,8 | 20,0 | 5,0 | 4,0 | -0,75 | 19 | 2,0 | 2,5 | 4 | 4,3 | |
Таблица 2
| L | d | ||||||||||
| Номин. | Пред. откл. | М4 | М5 | М6 | М8 | М10 | |||||
| Применяемость | l Пред. откл. -0,35 | Применяемость | l Пред. откл. -0,4 | Применяемость | l Пред. откл. -0,5 | Применяемость | l Пред. откл. -0,62 | Применяемость | l Пред. откл. -0,75 | ||
| 10 | ±0,2 | Х | - | - | - | - | |||||
| 12 | Х | Х | - | - | - | ||||||
| 14 | 4 | Х | Х | - | - | ||||||
| 16 | 6 | 4 | Х | - | - | ||||||
| 18 | 8 | 6 | Х | - | - | ||||||
| 20 | 10 | 8 | 6 | - | - | ||||||
| 22 | 12 | 10 | 8 | 6 | - | ||||||
| 24 | ±0,3 | 14 | 12 | 10 | 8 | - | |||||
| 26 | 16 | 14 | 12 | 10 | 7 | ||||||
| 28 | 18 | 16 | 14 | 12 | 9 | ||||||
| 30 | 20 | 18 | 16 | 14 | 11 | ||||||
| 32 | 22 | 20 | 18 | 16 | 13 | ||||||
| 34 | 24 | 22 | 20 | 18 | 15 | ||||||
| 36 | 26 | 24 | 22 | 20 | 17 | ||||||
| 38 | 28 | 26 | 24 | 22 | 19 | ||||||
| 40 | 30 | 28 | 26 | 24 | 21 | ||||||
| 42 | - | 30 | 28 | 26 | 23 | ||||||
| 44 | - | 32 | 30 | 28 | 25 | ||||||
| 46 | - | 34 | 32 | 30 | 27 | ||||||
| 48 | - | 36 | 34 | 32 | 29 | ||||||
| 50 | - | 38 | 36 | 34 | 31 | ||||||
| 52 | ±0,5 | - | - | 38 | 36 | 33 | |||||
| 54 | - | - | 40 | 38 | 35 | ||||||
