• Модель:
    DIN 603 - Нержавеющие болты с полукруглой головкой и квадратным
1 грн.
Заказ

Оформляйте заказ через сайт или email

Цена

Актуальная цена будет в Вашем счете

Размер

Укажите нужную Вам длину и/или диаметр

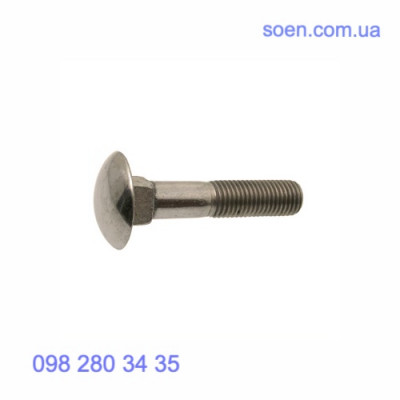

DIN 603 - Нержавеющие болты с полукруглой головкой и квадратным подголовником

Материал - Нержавеющая сталь

b1 для I ≤ 125 мм

b2 для I ≤ 200 мм

b3 для I > 200 мм

Размеры (мм) dk k f v b1 b2 b3
M5 13.5 3.3 4.1 5.48 16 22 -
M6 16.55 3.88 4.6 6.48 18 24 -
M8 20.65 4.88 5.6 8.58 22 28 41
M10 24.65 5.38 6.6 10.58 26 32 45
M12 30.65 6.95 8.75 12.7 30 36 49
M16 38.8 8.95 12.9 16.7 38 44 57
M20 46.8 11.05 15.9 20.84 46 52 65
