• Модель:

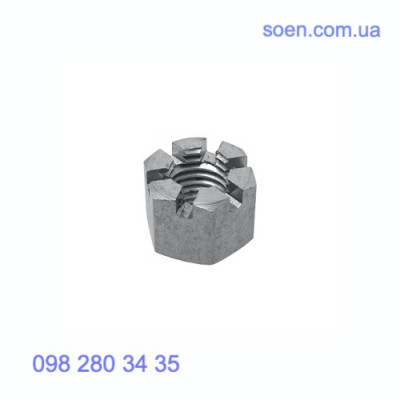

    DIN 935 - Стальные гайки шестигранные
1 грн.
Заказ

Оформляйте заказ через сайт или email

Цена

Актуальная цена будет в Вашем счете

Размер

Укажите нужную Вам длину и/или диаметр

DIN 935 - Стальные гайки шестигранные

Материал - Cталь

≤ M10  ≥ M12

Размеры (мм) de макс. m n мин. s w макс. шплинт
M4 - 5 1.2 7 3.2 1x10
M5 - 6 1.4 8 4 1.2x12
M6 - 7.5 2 10 5 1.6x14
M8 - 9.5 2.5 13 6.5 2x16
M10 - 12 2.8 16/17 8 2.5x20
M12 16 15 3.5 18/19 10 3.2x22
M14 18 16 3.5 21/22 11 3.2x25
M16 22 19 4.5 24 13 4x28
M18 25 21 4.5 27 15 4x32
M20 28 22 4.5 30 16 4x36
M22 32 26 5.5 34/32 18 5x36
M24 34 27 5.5 36 19 5x40
M27 38 30 5.5 41 22 5x45
M28 38 30 5.5 41 22 5x50
M30 42 33 7 46 24 6.3x50
M32 46 35 7 50 26 6.3x56
M33 46 35 7 50 26 6.3x56
M36 50 38 7 55 29 6.3x63
M38 55 40 7 60 31 6.3x70
M39 55 40 7 60 31 6.3x71
M40 55 48 7 60 31 6.3x70
M42 58 46 9 65 34 8x71
M45 62 48 9 70 36 8x80
M48 65 50 9 75 38 8x80
M52 70 54 9 80 42 8x90
M56 75 57 9 85 45 8x100
M60 80 63 11 90 48 10x100
M64 85 66 11 95 51 10x100
M68 90 69 11 100 54 10x112
M72 95 73 11 105 58 10x112
M76 100 76 11 110 61 10x125
M80 105 79 11 115 64 10x140
