• Модель:

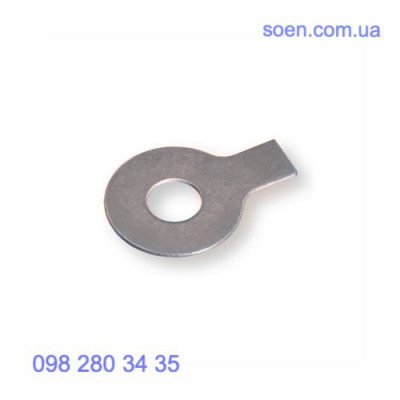

    DIN 93 - Нержавеющие шайбы стопорные с лапкой
1 грн.
Заказ

Оформляйте заказ через сайт или email

Цена

Актуальная цена будет в Вашем счете

Размер

Укажите нужную Вам длину и/или диаметр

DIN 93 - Нержавеющие шайбы стопорные с лапкой

Материал - Нержавеющая сталь



Размеры (мм) d2 b l s для резьбы Ø
3.2 12 4 13 0.38 3
4.3 14 5 14 0.38 4
4.3 14 5 14 0.38 4
5.3 17 6 16 0.5 5
6.4 19 7 18 0.5 6
8.4 22 8 20 0.75 8
10.5 26 10 22 0.75 10
13 30 12 28 1 12
15 33 12 28 1 14
17 36 15 32 1 16
19 40 18 36 1 18
21 42 18 36 1 20
23 50 20 42 1 22
25 50 20 42 1 24
28 58 23 48 1.6 27
31 63 26 52 1.6 30
34 68 28 56 1.6 33
37 75 30 60 1.6 36
40 82 32 64 1.6 39
43 88 35 70 1.6 42
46 95 38 75 1.6 45
50 100 40 80 1.6 48
54 105 44 85 1.6 52
