- Модель:DIN 7504 - Стальные саморезы с потайной головкой
- 1000000

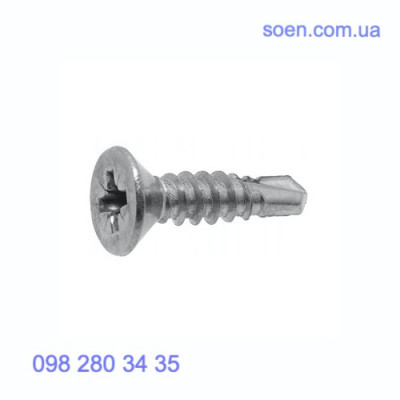

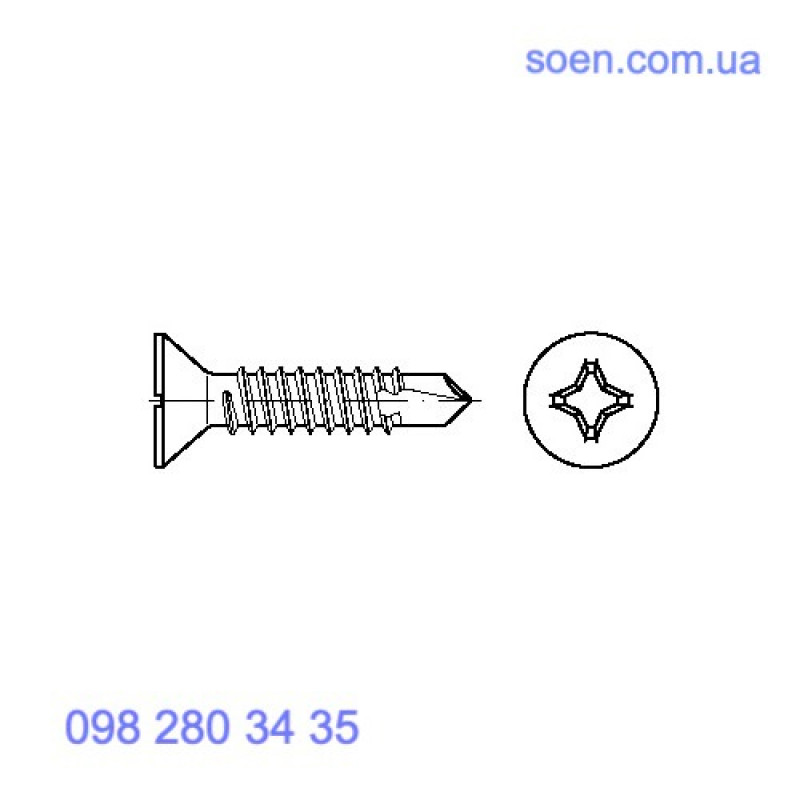

DIN 7504 - Стальные саморезы с потайной головкой
Материал - Сталь

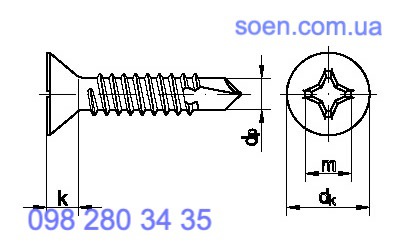

| Размеры (мм) | толщина | dp макс. | dk макс. | k макс. | m |
| 2.9 | 0.7 - 1.9 | 2.3 | 5.5 | 1.7 | 1 |
| 3.5 | 0.7 - 2.25 | 2.8 | 6.8 | 2.1 | 2 |
| 3.9 | 0.7 - 2.4 | 3.2 | 7.5 | 2.3 | 2 |
| 4.2 | 1.75 - 3.0 | 3.6 | 8.1 | 2.5 | 2 |
| 4.8 | 1.75 - 4.4 | 4.1 | 9.5 | 3.0 | 2 |
| 5.5 | 1.75 - 5.25 | 4.8 | 10.8 | 3.4 | 3 |
| 6.3 | 2.0 - 6.0 | 5.8 | 12.4 | 3.8 | 3 |

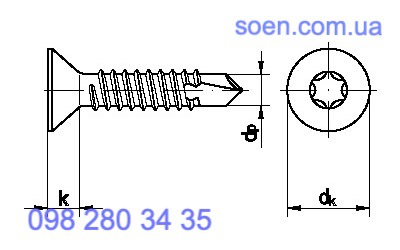

| Размеры (мм) | толщина | dp макс. | dk макс. | k макс. | ISR |
| 2.9 | 0.7 - 1.9 | 2.3 | 5.5 | 1.7 | T10 |
| 3.5 | 0.7 - 2.25 | 2.8 | 6.8 | 2.1 | T15 |
| 3.9 | 0.7 - 2.4 | 3.2 | 7.5 | 2.3 | T20 |
| 4.2 | 1.75 - 3.0 | 3.6 | 8.1 | 2.5 | T20 |
| 4.8 | 1.75 - 4.4 | 4.1 | 9.5 | 3 | T25 |
| 5.5 | 1.75 - 5.25 | 4.8 | 10.8 | 3.4 | T25 |
| 6.3 | 2.0 - 6.0 | 5.8 | 12.4 | 3.8 | T30 |
