- Модель:DIN 6925 - Стальные гайки самоконтрящаися
- 1000000

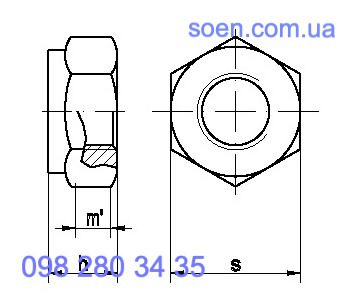

DIN 6925 - Стальные гайки самоконтрящаися
Материал - Сталь
| Размеры (мм) | h макс. | m мин. | s |
| M3 | 3.7 | -/1.65 | 5.5 |
| M4 | 4.2 | -/2.2 | 7 |
| M5 | 5.1 | 3.52/2.75 | 8 |
| M6 | 6 | 3.92/3.3 | 10 |
| M8 | 8 | 5.15/4.4 | 13 |
| M10 | 10 | 6.43/5.5 | 17/16 |
| M12 | 12 | 8.30/6.6 | 19/18 |
| M14 | 14 | 9.68/7.7 | 22/21 |
| M16 | 16 | 11.28/8.8 | 24 |
| M18 | 18 | -/9.9 | 27 |
| M20 | 20 | 13.52/11 | 30 |
| M22 | 22 | -/12.2 | 32/- |
| M24 | 24 | 16.16/13.2 | 36 |
| M27 | 27 | -/14.8 | 41 |
| M30 | 30 | 19.44/16.5 | 46 |
| M33 | 33 | -/18.2 | 50 |
| M36 | 36 | 23.52/19.8 | 55 |
