• Модель:

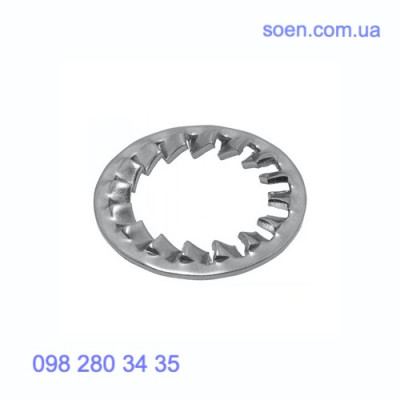

    DIN 6798 J - Стальные шайбы с внутренними зубцами
1 грн.
Заказ

Оформляйте заказ через сайт или email

Цена

Актуальная цена будет в Вашем счете

Размер

Укажите нужную Вам длину и/или диаметр

DIN 6798 J - Стальные шайбы с внутренними зубцами

Материал - Сталь



Размеры (мм) d2 s Для резьбы Ø
2.2 4.5 0.3 2
2.5 5 0.4 2.3
2.7 5.5 0.4 2.5
3.2 6 0.4 3
3.7 7 0.5 3.5
4.3 8 0.5 4
5.3 10 0.6 5
6.4 11 0.7 6
7.4 12.5 0.8 7
8.4 15 0.8 8
10.5 18 0.9 10
13 20.5 1 12
15 24 1 14
17 26 1.2 16
19 30 1.4 18
21 33 1.4 20
23 36 1.5 22
25 38 1.5 24
28 44 1.6 27
31 48 1.6 30
