- Модель:DIN 258 - Стальные штифты конические с цапфой
- 1000000

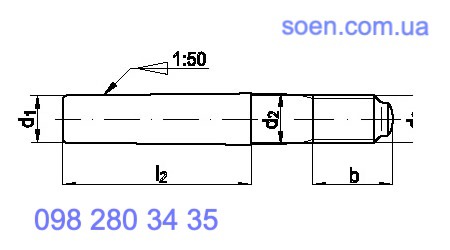

DIN 258 - Стальные штифты конические с цапфой
Материал - Сталь
| Размеры (мм) | b мин. | d2 | d3 | l2 |
| 5 | 14 | 5.5 | M5 | 25 |
| 6 | 18 | 6.6 | M6 | 30 |
| 8 | 22 | 8.8 | M8 | 40 |
| 10 | 24 | 10.9 | M10 | 45 |
| 12 | 27 | 13.1 | M12 | 55 |
| 16 | 35 | 17.4 | M16 | 72 |
| 20 | 35 | 21.7 | M20 | 85 |
| 25 | 40 | 27 | M25 | 100 |
