- Модель:DIN 1479 - Стальные гайки стяжные
- 1000000

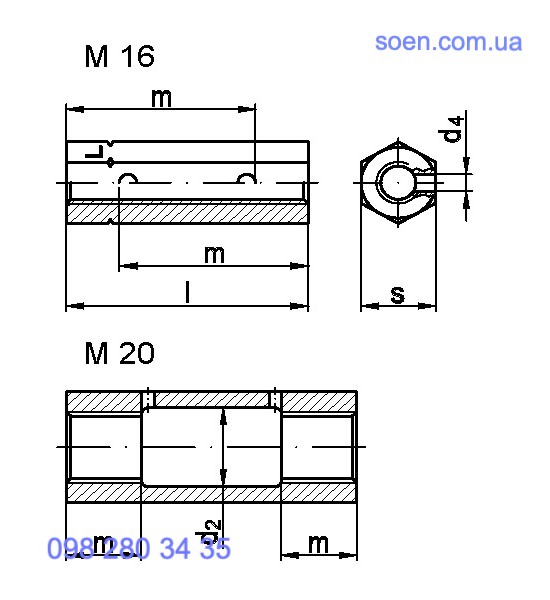

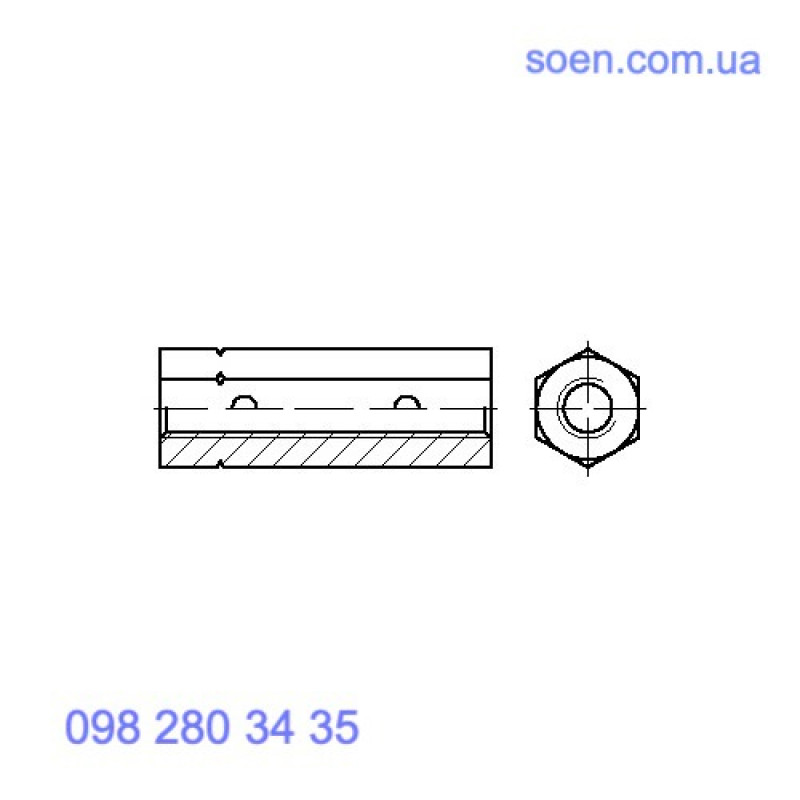

DIN 1479 - Стальные гайки стяжные
Материал - Сталь
| Размеры (мм) | d2 | d4 | l | m | s | регулируемость | нагрузка [kN] |
| M6 | - | 4 | 30 | 22.5 | 10 | 15 | 5.7 |
| M8 | - | 4 | 35 | 25 | 13 | 15 | 10 |
| M10 | - | 4 | 45 | 33 | 17 | 21 | 16 |
| M12 | - | 4 | 55 | 40 | 19 | 25 | 24 |
| M16 | - | 4 | 75 | 55 | 24 | 35 | 44 |
| M20 | 21 | 4 | 95 | 24 | 30 | 47 | 69 |
| M24 | 26 | 4 | 115 | 29 | 36 | 57 | 100 |
| M30 | 32 | 4 | 125 | 36 | 46 | 53 | 158 |
| M36 | 38 | 4 | 145 | 45 | 55 | 70 | 230 |
