• Модель:
    DIN 1478 Стальные талрепы с двумя шпильками
1 грн.
Заказ

Оформляйте заказ через сайт или email

Цена

Актуальная цена будет в Вашем счете

Размер

Укажите нужную Вам длину и/или диаметр

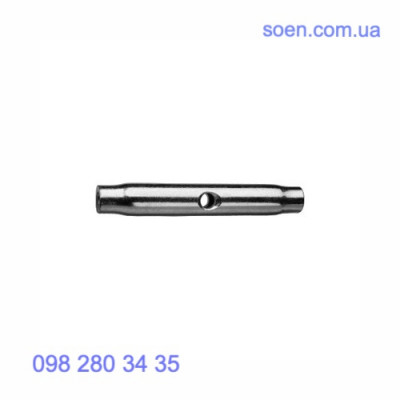

DIN 1478 Стальные талрепы с двумя шпильками

Материал - Сталь

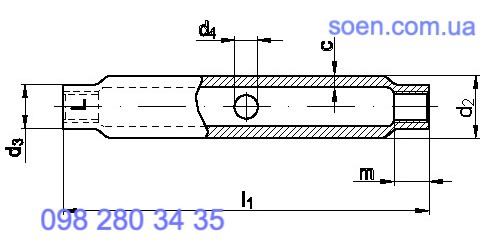

Размеры (мм) d2 d3 D c l1 m регулируемость нагрузка [kN]
M6 17.2 9 6 2.9 110 7.5 90 5.7
M8 17.2 12 8 3.6 110 10 85 10
M10 21.3 15 8 4 125 12 95 16
M12 25 18 10 4 125 15 90 24
M16 30 22.5 10 4.5 170 20 120 44
M20 33.7 27 12 5 200 24 140 69
M24 42.4 32 12 5.6 255 29 180 100
M30 51 38 16 6.3 255 36 160 158
M36 63.5 47.5 16 8 295 43 180 230
